在全球雙碳背景下，頁巖天然氣開采已成為能源利用的重點領域。作為頁巖氣開采的關鍵設備，采用電驅動方式的壓裂橇裝置，因其具有低碳、高效、體積緊湊等優勢代表了發展方向。臥龍作為石油石化領域動力解決方案供應商，推出全套壓裂橇電機驅控系統解決方案。

01 解決方案

頁巖氣壓裂橇電機驅控系統能夠驅動壓裂泵向頁巖層注入液體，為頁巖氣壓裂開采提供動力，其主要設備動力機（電機）、變頻器與執行機構（壓裂橇）采用集成化設計和模塊式結構，具有完備的變頻運行、保護、監控等功能。

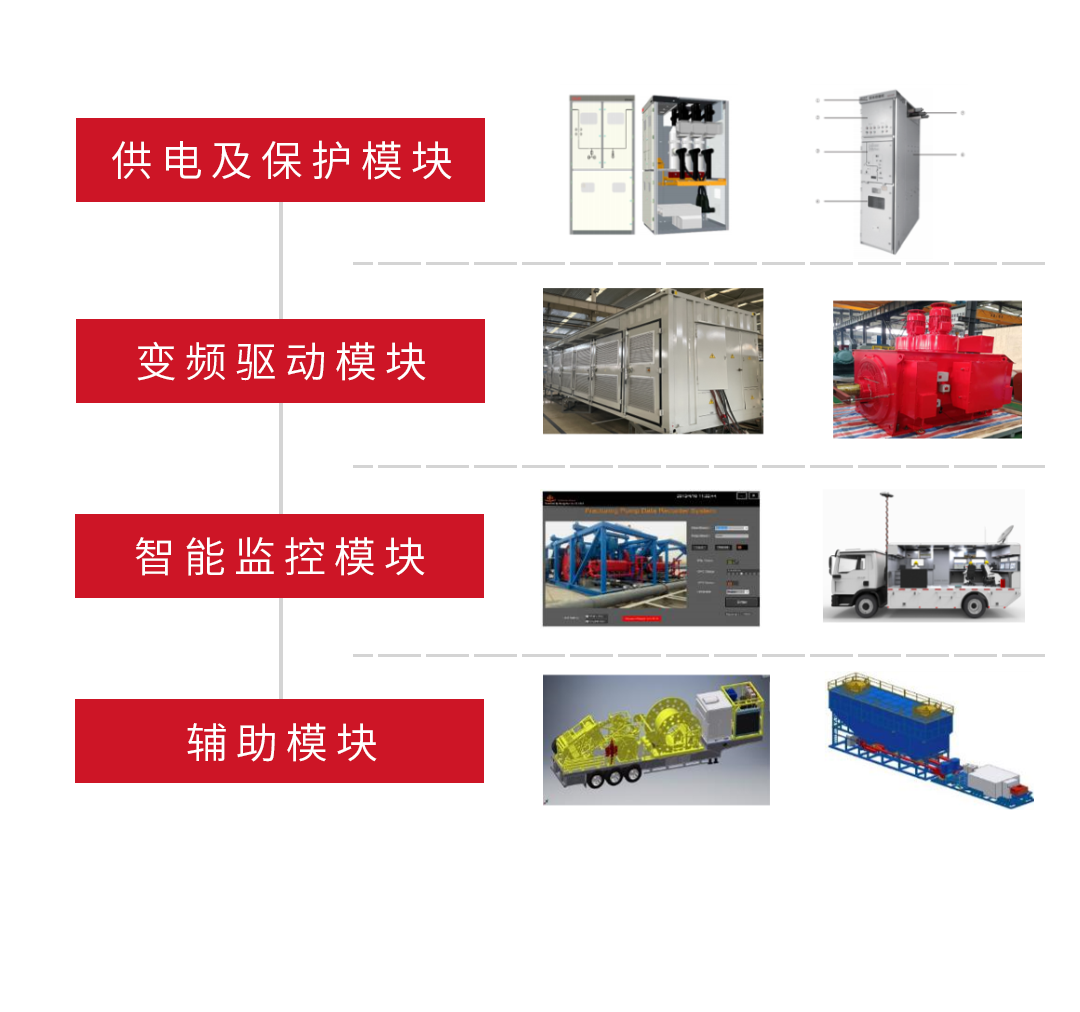

02 系統組成

供電及保護模塊：高壓開關柜、PT柜、降壓變壓器、儲能接入柜

變頻驅動模塊:中壓變頻器、中壓電機

智能監控模塊：上位機單元、智能監控單元

輔助模塊:低壓變頻器、低壓電機

(注：混砂橇、供液橇等使用)

03 系統功能

臥龍壓裂橇電機驅控系統解決方案，滿足頁巖氣開采“電動、數控、綠色、智能”的需要，主要功能包括：

1、 系統電氣監控和配電保護：將現場電源轉化為設備所需電制，實現電氣保護、連鎖和監控功能。

2、 根據壓力泵工況變頻運行：對變頻器調節和控制，適配大負載啟動、適時變工況運行，保證作業的同時實現能耗最優，完美替代傳統柴油機組，消除排放，改善運行環境。

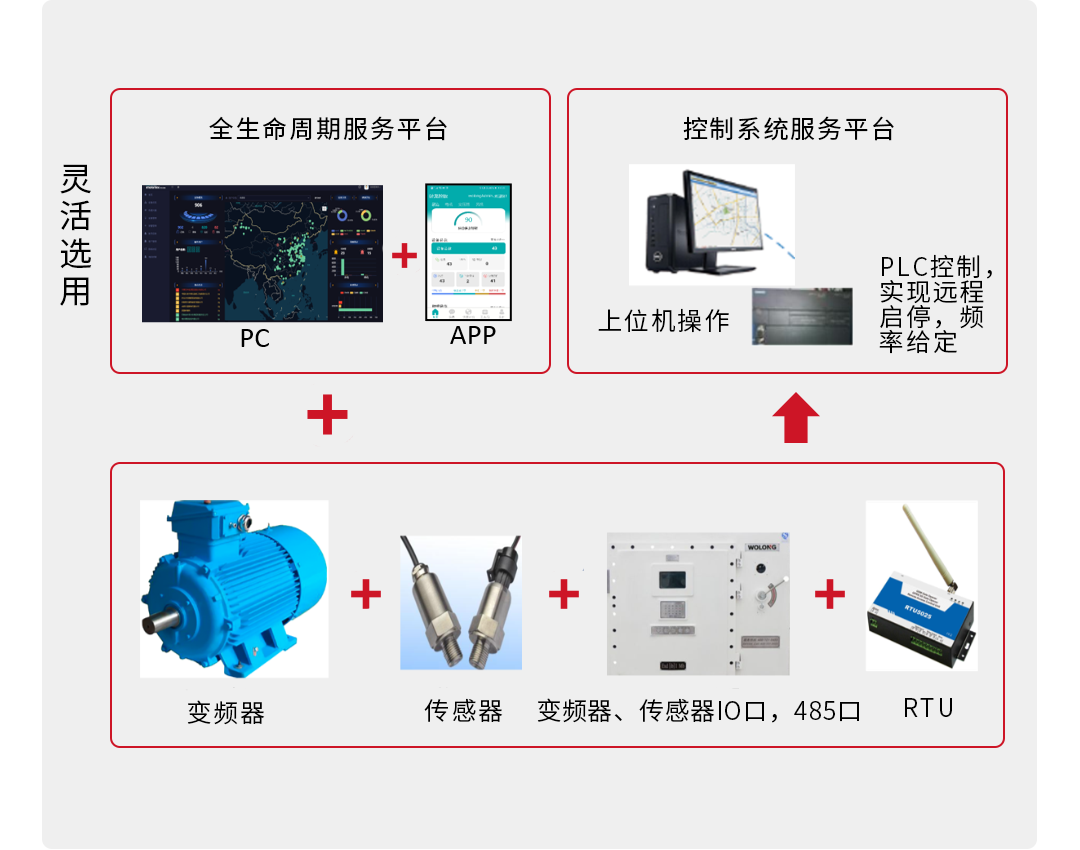

3、 數字化遠程監控服務：通過精準感知和遠程傳輸，對系統所屬設備的電氣、溫度、振動、壓力等變量的運行狀態監測并診斷，降低現場維護負荷，提高作業率。

4、 適應野外復雜環境。采用標準集裝箱橇裝設計，實現系統可移動、易運輸功能。采用特殊的降塵艙設計，適應野外風沙條件下的運行要求。

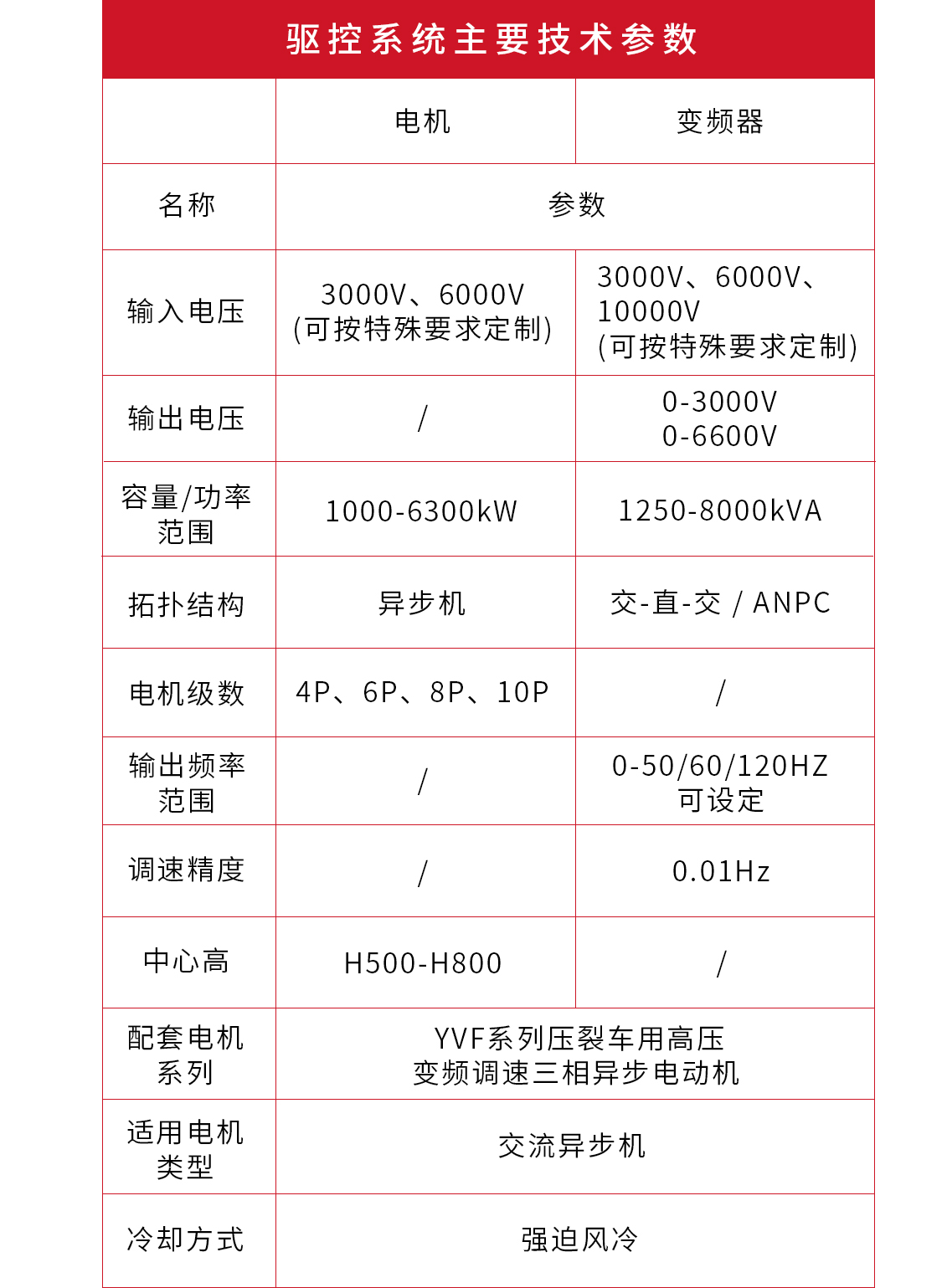

04 技術參數

05 臥龍優勢

1、擁有院士工作站、博士后工作站、國家級企業技術中心。

2、電機及驅控設備成套開發，一站式成套供貨，方便客戶實現系統級全生命周期服務。

3、系統內部配有降塵倉等防護措施，防塵防雨，應對復雜野外環境，提供高可靠保障。

4、成套設備具有體積小、排放低、效率高、穩定可靠、便于移動部署等優勢。
